鋇鎢電極是一種高效的熱電子發(fā)射陰極，其工作原理基于鋇的活性物質(zhì)對鎢基體表面功函數(shù)的降低，從而顯著提升電子發(fā)射效率。以下是其工作原理的詳細(xì)分析：

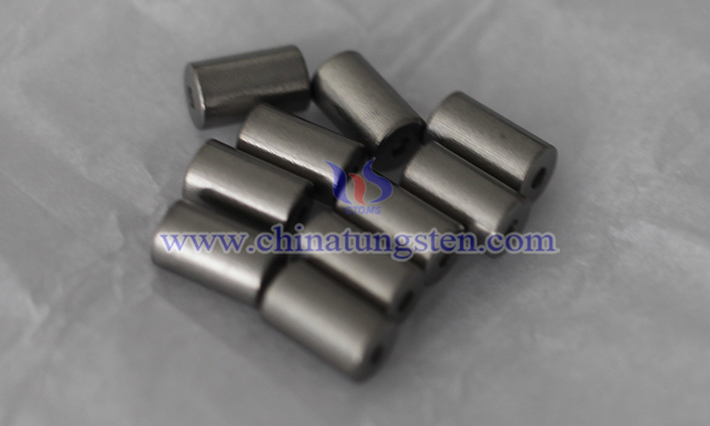

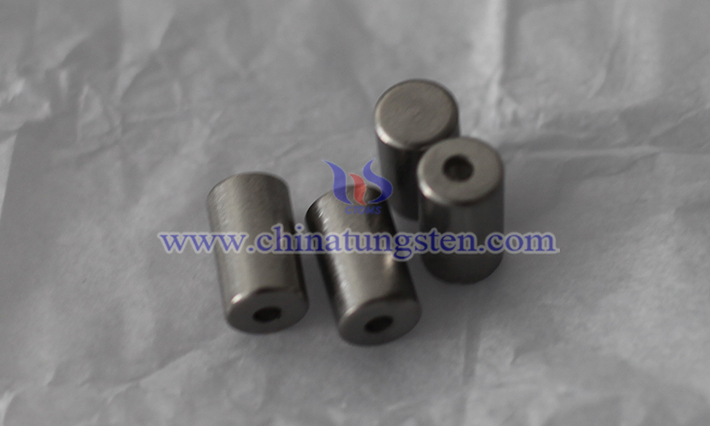

1. 鋇鎢電極的基本結(jié)構(gòu)與材料
鎢基體：作為電極的主體材料，鎢因其高熔點（約3422°C）和優(yōu)異的熱穩(wěn)定性，能夠在高溫下保持結(jié)構(gòu)完整性。
鋇活性物質(zhì)：通常以鋇鋁酸鹽（如BaO·Al?O?）或氧化鋇的形式浸漬于鎢基體的孔隙中，通過高溫激活釋放鋇原子。
2. 鋇鎢電極的電子發(fā)射機(jī)制
功函數(shù)降低：純鎢的功函數(shù)較高（約4.5 eV），而鋇原子在鎢表面形成吸附層，其低電離能（約2.7 eV）導(dǎo)致表面偶極效應(yīng)，顯著降低有效功函數(shù)（可降至約2.0 eV）。
熱電子發(fā)射增強(qiáng)：根據(jù)理查森-杜什曼方程，降低功函數(shù)可在相同溫度下大幅提高發(fā)射電流密度，或在較低溫度下維持高發(fā)射效率。
3. 鋇的供應(yīng)與擴(kuò)散
浸漬工藝：鋇化合物被浸漬到多孔鎢基體中，加熱時分解（如BaO在高溫下被鎢還原），生成游離鋇并沿孔隙擴(kuò)散至表面。
動態(tài)平衡：表面鋇原子因蒸發(fā)或離子轟擊逐漸流失，但基體內(nèi)部持續(xù)補(bǔ)充，確保長期穩(wěn)定發(fā)射。工作溫度需優(yōu)化以平衡蒸發(fā)速率和擴(kuò)散速率。
4. 鋇鎢電極的化學(xué)與熱力學(xué)過程
激活反應(yīng)：首次高溫加熱時，鋇化合物發(fā)生還原反應(yīng)（如6BaO + W → 3Ba + Ba?WO?），釋放金屬鋇。
表面更新：高溫下鋇的遷移能力增強(qiáng)，及時修復(fù)表面覆蓋層，維持低功函數(shù)狀態(tài)。
5. 性能優(yōu)勢與應(yīng)用
高發(fā)射效率：適合高電流密度需求場景，如微波管、行波管、X射線管等。
長壽命與穩(wěn)定性：鎢的耐高溫性結(jié)合鋇的持續(xù)供應(yīng)，延長器件使用壽命。
環(huán)保替代：相較于放射性釷鎢陰極，鋇鎢更安全，適用于對環(huán)保要求嚴(yán)格的領(lǐng)域。
6. 鋇鎢電極的關(guān)鍵設(shè)計考量
孔隙結(jié)構(gòu)：多孔鎢基體的孔隙率直接影響鋇的儲存和擴(kuò)散效率。
溫度控制：需精確調(diào)控工作溫度以防止鋇過快蒸發(fā)或擴(kuò)散不足。
材料兼容性：避免鋇與周圍材料發(fā)生不良反應(yīng)，確保器件整體穩(wěn)定性。
