三氧化鎢納米線陣列的可控制備

【中鎢在線新聞網-鎢新聞】

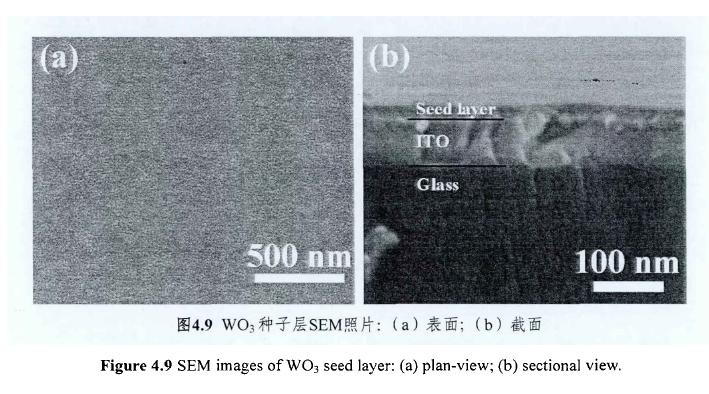

先將氟摻雜氧化錫(FTO)玻璃裁成15mmX20mm大小，然后在丙酮、乙醇和水中分別超聲清洗10min。再通過溶膠凝膠法在清潔的FTO玻璃表面沉積一層種子層，制備方法簡述如下:將30gNa2WO4溶于250m!水，加入過量的濃鹽酸獲得活性鎢酸沉淀，用去離子水清洗并離心直至濾液中檢測不到氯離子，然后將一定量的活性鎢酸沉淀溶于過氧化氫中，制得溶膠，并旋涂于FTO表面，經400℃熱處理30min獲得種子層，其厚度約20nmSEM照片如圖4.9所示。

在用水熱法制備W03納米結構時，主要通過控制結構引導劑的種類和濃度來獲得不同的納米結構，常用的有Na,K,Rb等堿金屬的硫酸鹽以及硫酸銨等。根據文獻報道，以Rb2SO4為引導劑易合成納米片狀結構，以K2SO4為引導劑易合成納米帶狀結構，以Na2S04為引導劑易合成納米棒狀結構，而以((NH4)2S04為引導劑則易形成納米線狀結構。因此選擇(NH4)2SO4作為結構引導劑，并通過控制濃度來調控結構。具體方法如下:鎢酸鈉粉末3.29g溶于76ml去離子水中，用3MHC1溶液調節pH值至2.0。然后加入一定量的硫酸按作為W03的結構控制劑，硫酸按的加入量為0,2.64g(0.2M)和9.9g(0.75M)o攪拌1h后，倒入聚四氟乙烯為內襯的不銹鋼水熱反應釜中，在烘箱中加熱至180℃保持4h，獲得產物用去離子清洗后在60℃下干燥12h。

鎢制品生產商、供應商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網站：http://image.chinatungsten.com

鎢視頻網站：http://v.chinatungsten.com

鎢新聞、價格手機網站，3G版：http://3g.chinatungsten.com

關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
