模板法制備氧化鎢粉末

 【中鎢在線新聞網(wǎng)-鎢新聞】

模板法通常指以多孔材料（孔徑達納米級）作為模板，再結合沉淀法、電化學法、氣相沉淀法和溶膠凝膠法等技術，使物質的原子成離能夠沉淀在模板孔壁之上，然后形成所需耍的納米結構，緊接著移去模板，即可獲得具冇模板的規(guī)范形貌和尺寸的納米材料。

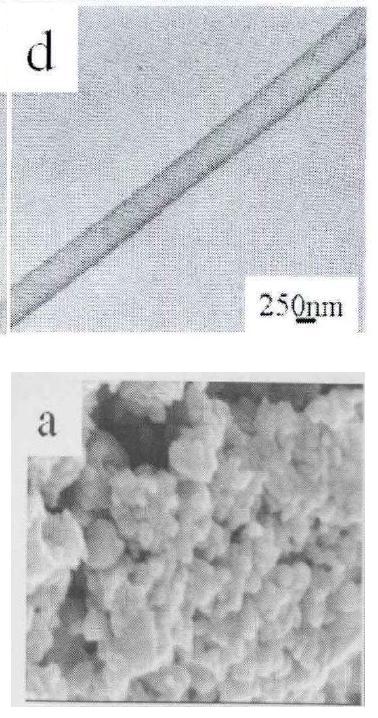

Liang Zhou等叫硅酸作硬模板，以磷鎢酸作為反應制備氧化轉粉體的前驅體，將介孔硅分散在乙醇中，并且向其中加H3PW12O40·nH2O，攪拌2h使之分散均勻，再于室溫下將其濃縮。在下，鍛燒之后，即可得到白色的粉體。用氫氟酸（HF）除去硅模板，離心分離得到產(chǎn)物，最終制備出了具有高度結晶、有序特性的三氧化鎢粒子。程利芳等向鎢酸鈉溶液通入N2，攪拌的同時加入HCl，再將洗滌之后的沉淀物用H2C2O4溶液回溶，即可得到三氧化鎢溶膠。再將AAO模板浸入溶膠中，一段時間后取出來沖洗，煅燒冷卻后，即可得到高度有序、呈納米管狀的氧化鎢粉體（見圖d）。Pierre Gibot等制備納米氧化鎢粉的過程是將H3P4W12O40·xH2O水合磷鎢酸溶解在分散度為40%的12nmSiO2溶液（硅溶膠HS40）中。將混合物攪拌1h，然后80℃將溶劑緩慢蒸發(fā)掉。將所得物質在空氣中以2K/min的升溫速度600℃鍛燒即可得到黃色的[WO3/SiO2]粉。要想獲得三氧化鎢粉，需向該黃色粉末屮兩次加入10%的HF處理，進而除去其中的SiO2。將離心后得到的綠色粉末用蒸館水洗涂幾次直到即可，然后用丙酮洗潘一次。最后，在烘箱中100℃干燥6h即可得到產(chǎn)物（見圖a）。

模板法制備氧化鎢粉體雖然方法簡單、預見性好、重復率高，且產(chǎn)品的形態(tài)均一、性能穩(wěn)定但是模板劑的成本較為昂貴。因此，不能得到大規(guī)模的使用。

鎢制品生產(chǎn)商、供應商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價格手機網(wǎng)站，3G版：http://3g.chinatungsten.com

關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
