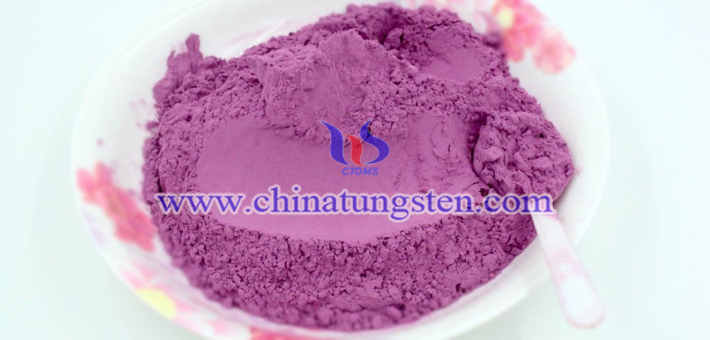

納米紫色氧化鎢可以采用仲鎢酸銨5(NH4)2O?12WO3?5H2O為原料制備得到。
1.當(dāng)仲鎢酸銨被加熱到400℃以上時(shí)，發(fā)生式（1）中反應(yīng)：
5(NH4)2O?12WO3?5H2O＝12WO3+10NH3+10H2O（1）
式（1）中的反應(yīng)產(chǎn)物NH3或者其他方式引入的NH3會在鎢氧化物WOx（2≤x≤3）催化作用下發(fā)生式（2）中反應(yīng)，生成還原性氣體氫氣H2。
2NH3＝N2+3H2（2）
2.當(dāng)反應(yīng)溫度升高到500℃以上時(shí)，式（1）中的反應(yīng)產(chǎn)物WO3會與式（2）中的反應(yīng)產(chǎn)物H2和/或其他方式引入的H2發(fā)生式（3）中的還原反應(yīng)：
WO3+0.1H2＝WO2.9+0.1H2O（3）
3.反應(yīng)溫度繼續(xù)升高到600℃以上時(shí)，式（3）中的反應(yīng)產(chǎn)物WO2.9會與式（1）中的反應(yīng)產(chǎn)物H2和/或其他方式引入的H2發(fā)生式（4）中的還原反應(yīng)：
WO2.9+0.18H2＝WO2.72+0.18H2O（4）
4.在式（1）、式（3）和式（4）中均有水蒸氣H2O產(chǎn)生，高溫下水蒸氣可以與鎢氧化物WOx（2≤x≤3）發(fā)生可逆反應(yīng)，生成水合氧化鎢WO2(OH)2：
WOx+(4-x)H2O?WO2(OH)2+(3-x)H2（5）
水合氧化鎢WO2(OH)2在高溫下是一種氣體。通過WO2(OH)2氣相遷移，可以使在式（4）中形成的紫色氧化鎢WO2.72晶核長大成針狀紫色氧化鎢WO2.72晶體。在WO2(OH)2氣體分壓和溫度適合的情況下，這種紫色氧化鎢WO2.72針狀晶體的直徑小于100nm，屬于納米材料。
更多內(nèi)容請?jiān)L問：
http://www.tungsten-powder.com/chinese/violet_tungsten_oxide.html
