本研究者は、原料の前處理、六塩化タングステンの調製、六塩化タングステンの精錬、縮合レセプションおよびテールガス處理を必要とする高純度タングステン六塩化物の製造方法を提案した。
詳細はこちらをご覧ください。
http://www.tungsten-carbide.com.cn/Japanese/index.html

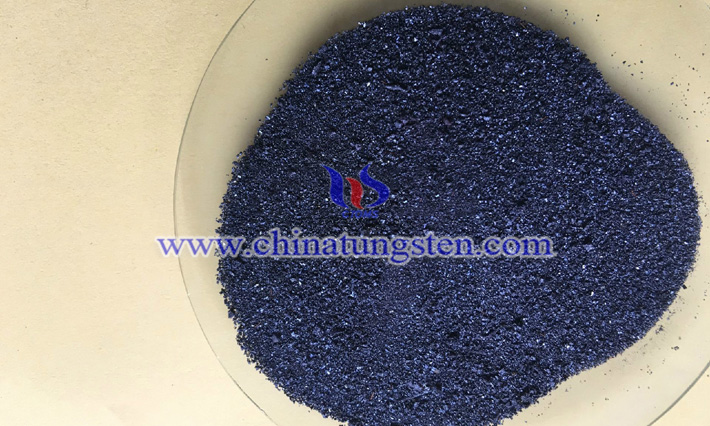

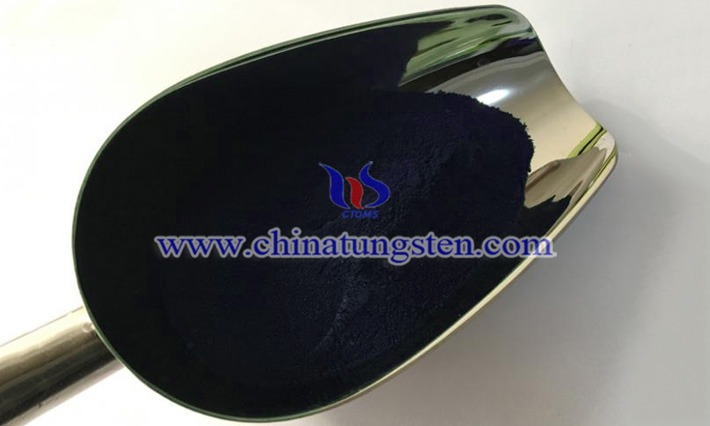

高純度六塩化タングステンの調製方法
ステップ1：原料前處理。大粒徑タングステン粉末（＞75μm）を得るためのスクリーニングまたは焼結、塩素ガスを予備加熱して升溫し、600?1000℃に升溫し、高溫塩素氛囲気を通じて脫水及び脫酸處理のための大粒徑活性炭（＞75μm）をスクリーニングする。タングステン粉末、塩素ガス、活性炭のモル比は100：（300?600）：（1?20）である。
ステップ2：六塩化タングステンの調製。大きな粒徑のタングステン粉末と80 %から95 %の精製された高溫塩素ガスは、塩素處理爐の底で反応する。塩素化溫度は600?1000℃である。生成した六塩化タングステン及び塩化タングステン不純物は水蒸気のガス出口から流出する。
ステップ3：六塩化タングステン精錬。處理された活性炭は精錬爐內に充填され、塩素化爐で発生した水蒸気と精製した高溫塩素ガスの5 %?20 %が精錬爐內で精製され、精製溫度は600?1000°Cである。また，塩化ナトリウムと低コストの塩化タングステンを水蒸気中で六塩化タングステンに還元し，精製蒸気を得た。
ステップ4：凝縮レセプション。精製された蒸気はレシーバに入り、冷卻水は30?250℃の溫度で制禦され、高純度タングステン六塩化物粉末が得られ、テールガスが排出される。
ステップ5：テールガス處理。テールガスは、テールガス吸収槽內の水酸化ナトリウム溶液に吸収される。
