偏鎢酸銨（AMT）作為一種重要的鎢化合物，在催化、石油化工、新材料等領域應用廣泛。中和法因其工藝簡單、操作便捷，成為工業生產偏鎢酸銨的經典方法之一。
中和法的核心原料是鎢酸和氨水，兩者的質量直接影響后續反應的效率和產品品質。鎢酸的純度通常需達到98%以上，雜質含量低才能保證產品質量。鎢酸的粒度也很關鍵，工業上常將鎢酸研磨至200-300目，增加與氨水的接觸面積，促進反應更充分、快速。氨水濃度一般在20%-28%之間。

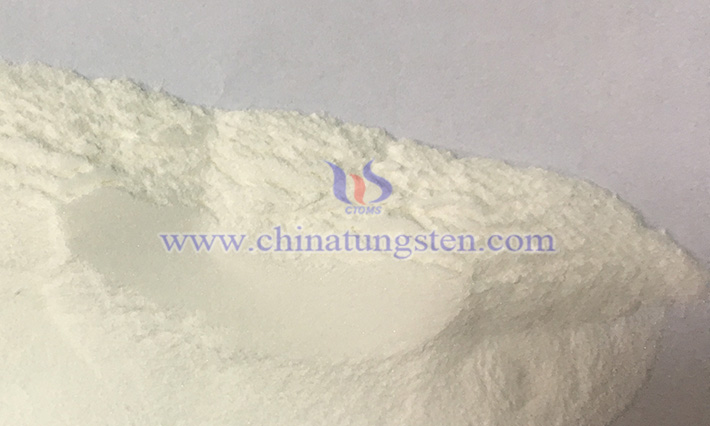

中鎢智造偏鎢酸銨圖片
中和法生產偏鎢酸銨的工藝包括以下幾個主要步驟，中和反應，pH調節與聚合，蒸發濃縮，冷卻結晶，過濾洗滌，干燥。
中和反應：將預處理好的鎢酸緩慢加入反應釜，邊攪拌邊按比例加入氨水。兩者發生中和反應，生成鎢酸銨溶液，這一步的關鍵是控制反應條件：溫度通常保持在50-70°C；實時監測溶液pH，確保反應完全；攪拌要均勻，避免局部濃度差異。
pH調節與聚合：得到鎢酸銨溶液后，加入適量酸（如硝酸或鹽酸）調節pH值，通常控制在2-4之間。在這一pH范圍內，鎢酸根離子聚合成偏鎢酸銨。操作時需緩慢加酸，攪拌均勻，并用高精度pH計密切監控。
蒸發濃縮：聚合反應完成后，將溶液轉移到蒸發設備，加熱去除多余水分，提高偏鎢酸銨濃度。蒸發過程中需注意：溫度控制在80-100°C，真空度維持在-0.08至-0.06MPa，攪拌。
冷卻結晶：濃縮至適當濃度后，緩慢冷卻溶液，使偏鎢酸銨結晶析出。冷卻速度影響晶體質量。通常采用梯度冷卻，先快速降至一定溫度，再緩慢冷卻至室溫，獲得粒度均勻的晶體。
過濾洗滌：用離心機或壓濾機將晶體與母液分離。為去除表面殘留的雜質和母液，用去離子水多次洗滌。洗滌時需控制洗液量和時間，既要確保雜質去除干凈，又要避免晶體溶解損失。
干燥：洗滌后的晶體送入真空干燥箱或熱風干燥機，干燥溫度一般為80-120℃，時間根據設備和晶體特性調整，直至水分含量達標，最終得到偏鎢酸銨產品。

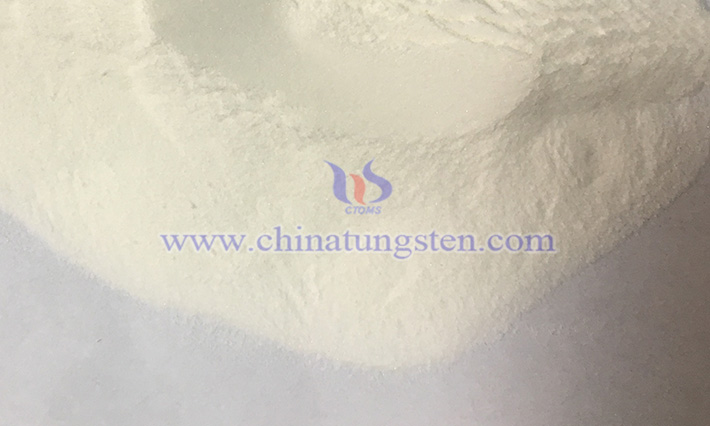

中鎢智造偏鎢酸銨圖片
為了確保產品質量和生產效率，以下幾個方面需要特別注意：原料質量：嚴格檢測鎢酸和氨水的純度、雜質含量，建立原料質量檔案，每批次抽樣檢驗。反應條件：精確控制溫度、pH、反應時間。定期校準溫度傳感器和pH計，確保數據可靠。過程監控：定期采樣分析溶液和產品，檢測純度、雜質含量、粒度分布等指標，及時調整工藝參數。設備維護：保持反應釜、蒸發器、過濾設備等清潔，防止雜質污染或設備故障影響生產。
中和法的優勢：工藝簡單：中和法流程清晰，操作簡便，對設備要求不高，投資成本較低。原料靈活：鎢酸和氨水來源廣泛，成本可控。產品多樣：通過調整反應條件，可生產不同規格和純度的偏鎢酸銨，滿足多種需求。
中和法的不足：純度限制：產品純度受原料和工藝控制影響較大，難以生產超高純度產品。環保壓力：生產中產生廢水和廢氣，需配備環保設施，增加成本。雜質風險：調節pH時使用的酸可能引入新雜質，需進一步優化除雜工藝。
版權及法律問題聲明
本文信息由中鎢在線?（www.51zzhui.com，news.chinatungsten.com）根據各方公開的資料和新聞收集編寫，僅為向本公司網站、微信公眾號關注者提供參考數據。任何異議、侵權和不當問題請向本網站回饋，我們將立即予以處理。未經中鎢在線授權，不得全文或部分轉載，不得對檔所載內容進行使用、披露、分發或變更；盡管我們努力提供可靠、準確和完整的信息，但我們無法保證此類信息的準確性或完整性，本文作者對任何錯誤或遺漏不承擔任何責任，亦沒有義務補充、修訂或更正文中的任何信息；本文中提供的信息僅供參考，不應被視為投資說明書、購買或出售任何投資的招攬檔、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據，或作為道德、法律依據或證據。
