偏鎢酸銨（Ammonium Metatungstate, AMT）是一種重要的鎢化合物，主要用于制造鎢粉、鎢絲、鎢合金及硬質合金，廣泛應用于電子、航空航天、機械制造、催化、化工等領域。偏鎢酸銨的物理化學性質如溶解性、熱穩定性、催化性能等受多種因素如晶體結構、溶液的pH值、制備溫度等的影響。

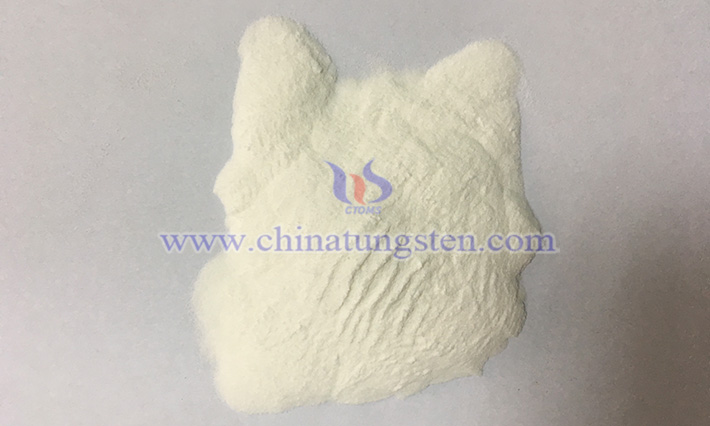

中鎢智造偏鎢酸銨圖片
晶體結構：偏鎢酸銨的性質與其晶體結構密切相關，其核心是Keggin型多酸陰離子[H2W12O40]^6-，陽離子為NH4+，并含有結晶水。晶體結構的完整性直接影響其溶解性、熱穩定性和催化活性。例如，晶格缺陷可能降低熱穩定性或改變催化性能。結晶水的含量（n值）也影響AMT的性質：結晶水較多時，溶解性較高，但熱穩定性可能降低。
溶液的pH值：制備過程中溶液的pH值決定了鎢酸根的聚合形式，進而影響晶體的化學組成。在pH值為2-4的酸性條件下，易形成穩定的Keggin型結構，產物具有高溶解性和催化活性。若pH過低，可能生成其他多鎢酸鹽，導致溶解性或穩定性下降；pH過高則可能形成單鎢酸鹽或沉淀，降低產物純度。
銨離子濃度：適宜的NH4+/WO3摩爾比（1.5-2.5）可確保形成純凈的偏鎢酸銨，表現出良好的溶解性和穩定性。過低的銨離子濃度可能導致結構不完整，降低催化性能；過高濃度則可能生成副產物（如鎢酸銨），影響產物純度和應用效果。

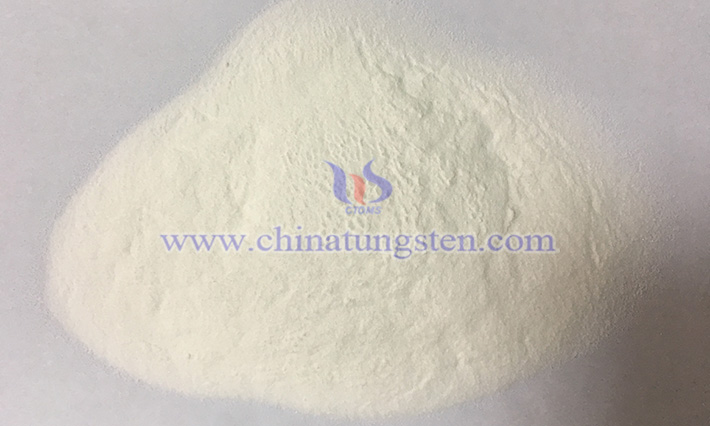

中鎢智造偏鎢酸銨圖片
制備溫度：溫度對偏鎢酸銨的晶體尺寸、形貌及性質有重要影響。在50-80°C的制備溫度下，鎢酸根聚合速率適中，生成的晶體顆粒均勻，溶解性和熱穩定性較好。過高溫度可能引發晶體分解，降低熱穩定性；過低溫度可能導致晶體顆粒過小，影響其在催化或材料制備中的性能。
溶質濃度：溶液中鎢酸鹽和銨鹽的濃度影響AMT晶體的成核與生長，進而影響性質。高濃度溶液易形成小顆粒晶體，表面活性較高，適合催化應用；低濃度溶液則傾向于生成大顆粒晶體，溶解性可能略低，但熱穩定性較好。WO3濃度通?？刂圃?00-300g/L，以平衡性質與產率。
雜質離子：Na+、K+、Fe3+等雜質離子可能摻雜進晶體，進而改變AMT性質。例如，Na+取代NH4+可能降低溶解性，Fe3+可能形成雜多酸，改變催化活性或顏色。使用高純原料并通過離子交換去除雜質是確保性質穩定的關鍵。
干燥環境：干燥溫度和氣氛對偏鎢酸銨的性質有直接影響。偏鎢酸銨含有結晶水，干燥溫度過高可能導致脫水或分解，降低熱穩定性；低溫干燥可能保留過多水分，影響儲存穩定性。真空或惰性氣氛干燥可減少氧化或雜質引入，保持晶體的高純度和性能。
晶體粒徑：小粒徑的偏鎢酸銨具有較高的比表面積，適合催化劑或納米材料制備；大粒徑的偏鎢酸銨則更適合需要高穩定性的應用場景。粒徑和形貌受制備條件（如攪拌速率、結晶時間）調控，需根據應用需求優化。
版權及法律問題聲明
本文信息由中鎢在線?（www.51zzhui.com，news.chinatungsten.com）根據各方公開的資料和新聞收集編寫，僅為向本公司網站、微信公眾號關注者提供參考數據。任何異議、侵權和不當問題請向本網站回饋，我們將立即予以處理。未經中鎢在線授權，不得全文或部分轉載，不得對檔所載內容進行使用、披露、分發或變更；盡管我們努力提供可靠、準確和完整的信息，但我們無法保證此類信息的準確性或完整性，本文作者對任何錯誤或遺漏不承擔任何責任，亦沒有義務補充、修訂或更正文中的任何信息；本文中提供的信息僅供參考，不應被視為投資說明書、購買或出售任何投資的招攬檔、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據，或作為道德、法律依據或證據。
