WO3納米顆粒是一種n型半導體，其用途之廣泛引得大家不得不關注其製備。所以，以下主要介紹一種WO3納米顆粒的製備方法。
更多內容請訪問：
http://tungsten-oxide.com/big5/index.html
一種WO3納米顆粒的製備方法

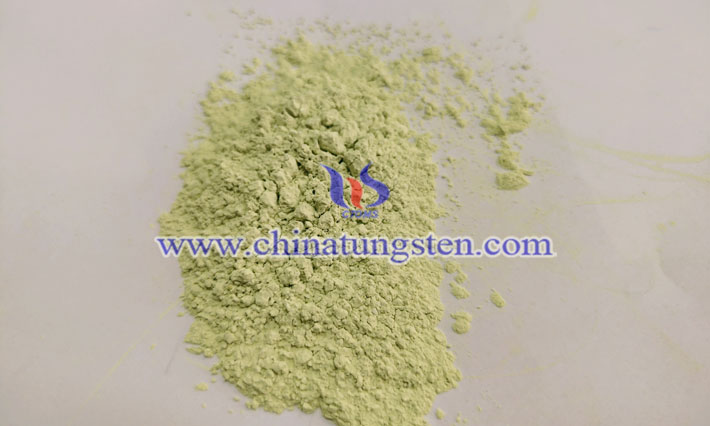

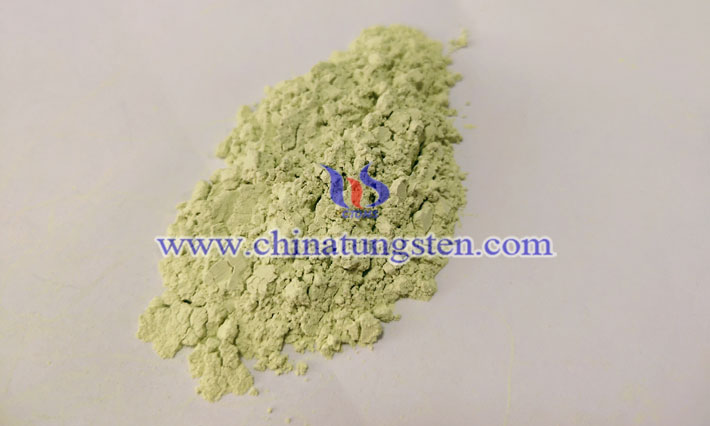

稱取一定量的Na2WO4·2H2O（分析純）溶解在去離子水中，配成鎢酸鈉溶液。將溶液加熱至70-80℃，向溶液加入1mL的PEG-400。往其中逐滴加入三倍量的濃鹽酸（分析純），在滴加過程中不斷攪拌，滴加一定量的濃鹽酸後，使不再產生沉澱，得到淡黃色的懸濁液，室溫靜置，沉澱後用蒸餾水洗滌10次，之後再用無水乙醇洗滌3次，最後在80℃下烘乾，得到淡黃色前驅體，分別於500、600、700、800℃下在馬弗爐中熱處理2h即可獲得WO3納米顆粒。
