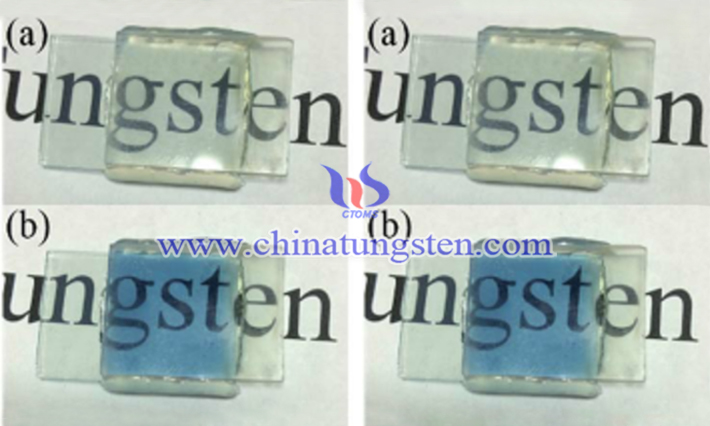

有專家以WO3薄膜為電致變色層，以NiO薄膜為離子存儲(chǔ)層，用含Li凝膠型聚合物為電解質(zhì)層，設(shè)計(jì)並組裝了一種互補(bǔ)型電致變色器件。所得該互補(bǔ)型電致變色器件表現(xiàn)出優(yōu)越的性能，在550nm處的透過(guò)率調(diào)製幅度達(dá)55%，變色效率達(dá)87cm2/C，並具有很好的迴圈穩(wěn)定性，迴圈1600次無(wú)明顯衰減。
更多內(nèi)容請(qǐng)?jiān)L問(wèn)：
http://tungsten-oxide.com/big5/index.html
其中，專家是通過(guò)直流磁控濺射法製備了WO3薄膜。同時(shí)，專家還研究了基底溫度對(duì)WO3薄膜結(jié)晶性能進(jìn)而在紅外波段的電致變色性能的影響。結(jié)果表明，WO3薄膜的紅外電致變色性能隨基底溫度的升高而增強(qiáng)。在250℃時(shí)，薄膜在8-12μm的中紅外大氣視窗具有35%調(diào)製幅度，在9μm處的變色效率達(dá)18.5cm2/C。但是，過(guò)高的基底溫度（300℃）會(huì)使得薄膜不能很好地嵌入離子，因而紅外波段的電致變色性能反而下降。
