雙螺旋孔硬質合金棒材
|
|
|
|

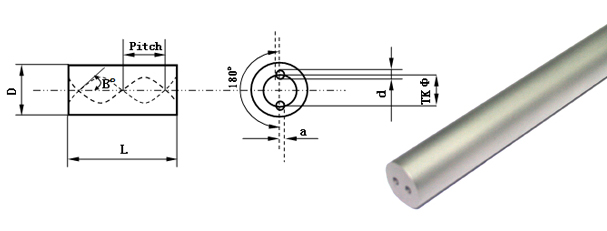

型號表示：ΦD×2Φd×TKΦ×LB（L表示長度，B表示螺旋角30o, 也可取A、C、D：分別為15o 40o 45o）
| 外徑 |
外徑公差 |
孔尺寸 (mm) |
孔公差 (mm) |
孔間距 (mm) |
孔間距公差 |
孔偏離 (mm) |
螺距
(mm) |
角度公差 |
| Φ6.3 |
0～+0.3 |
0.7 |
±0.10 |
2.6 |
-0.40 |
0.15 |
32.65 |
-3.0～+3.0 |
15o±0.5o
30o±0.5o
45o±0.5o
60o±0.5o | |
| Φ8.3 |
1.0 |
±0.15 |
4.0 |
-0.40 |
0.15 |
43.53 |
-4.5～+4.5 |
| Φ10.3 |
1.4 |
±0.15 |
4.8 |
-0.60 |
0.20 |
54.41 |
-4.5～+4.5 |
| Φ12.3 |
0～+0.4 |
1.4 |
±0.20 |
6.25 |
-0.80 |
0.30 |
65.30 |
-7.0～+7.0 |
| Φ14.3 |
1.75 |
±0.20 |
7.1 |
-1.0 |
0.37 |
76.18 |
-7.0～+7.0 |
| Φ16.3 |
1.75 |
±0.20 |
8.3 |
-1.0 |
0.40 |
87.06 |
-7.0～+7.0 |
| Φ18.3 |
0～+0.5 |
2.0 |
±0.25 |
9.55 |
-1.0 |
0.50 |
97.95 |
-7.5～+7.5 |
| Φ20.3 |
2.0 |
±0.25 |
10.40 |
-1.0 |
0.50 |
108.83 |
-7.5～+7.5 | 更多資料，請訪問www.tungsten-carbide.com.cn。任何需求，請聯系中鎢在線l: sales@chinatungsten.com ， 電話: 86 592 5129696. | |
