沉淀法制備三氧化鎢粉體

【中鎢在線新聞網(wǎng)-鎢新聞】

沉淀法通常是指：在溶液狀態(tài)下，將化學(xué)成分不同的物質(zhì)泡合。其基本原理是：將適當(dāng)?shù)某恋韯┘尤氲禁}溶液中，從而獲得前驅(qū)體沉淀物，再將沉淀物經(jīng)過干燥、灼燒等步驟制得納米粉體沉淀法又分為：化學(xué)沉淀法和共沉淀法。

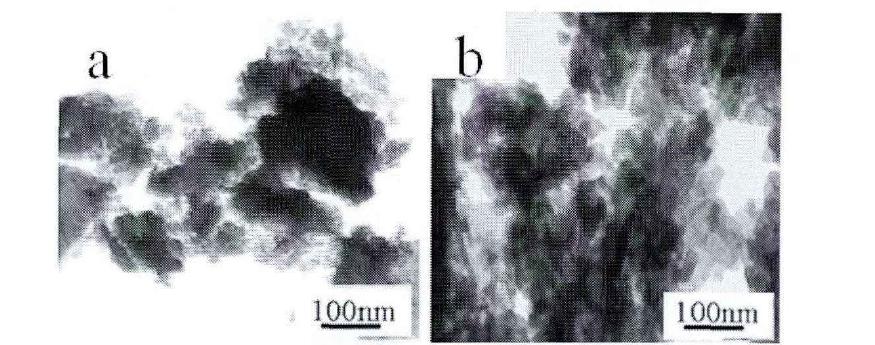

Lee等采用溶膠共沉淀法，以WCl6和Ticl4的混合物作為原料，加入表面活性劑和氨水，形成W（OH）6和Ti（OH）4的混合膠體。通過離心分離和鍛燒得到了3~9nm的氧化轉(zhuǎn)粉體。Tamki等通過化學(xué)沉淀法，以（NH4）10W12O41·5H2O作為原料，制得了H2WO4。再經(jīng)脫水、煅燒等步驟，制得了氧化鎢陶瓷粉體。實(shí)驗(yàn)發(fā)現(xiàn)，采用該方法制備的粉體粒徑會更加均勻。Fumiyuki shiba等在40°C鹽酸酸化鎢酸鈉溶液，并攪拌混勻。在>40°C的環(huán)境下放置168h，再將沉淀物分離出來。然后用蒸館水將其分散之后再次分離，按照上述步驟重復(fù)操作，直到洗滌干凈為止。最后，就可以收集到粒度分布較均勻的三氧化鎢粉體了（見圖a）。Csaba Balazsi等采用酸沉淀法制備了h-WO3粉，具體的制備過程：鎢酸鈉溶解在水中摩爾分?jǐn)?shù)為18%的HCL在一定溫度下反應(yīng)，將反應(yīng)后的溶液離心獲得的H2WO4·H2O沉淀分散的水中。將其放在高壓反應(yīng)釜中125°±5°熱處理，然后在干燥器中干燥，最后將所得三氧化鎢粉在空氣中330℃退火90min（見圖b）。

采用沉淀法制備得到的三氧化鎢粉體具有結(jié)晶趨完整、粒徑較小、且粒度分布均勻的優(yōu)點(diǎn)。但是卻容易發(fā)生團(tuán)聚現(xiàn)象，對于樣品的檢測十分不利。

鎢制品生產(chǎn)商、供應(yīng)商：中鎢在線科技有限公司

詳情查閱：www.tungsten-oxide.com

訂購電話：0592-5129696短信咨詢：15880262591

電子郵件：sales@chinatungsten.com

鎢圖片網(wǎng)站：http://image.chinatungsten.com

鎢視頻網(wǎng)站：http://v.chinatungsten.com

鎢新聞、價格手機(jī)網(wǎng)站，3G版：http://3g.chinatungsten.com

關(guān)注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
